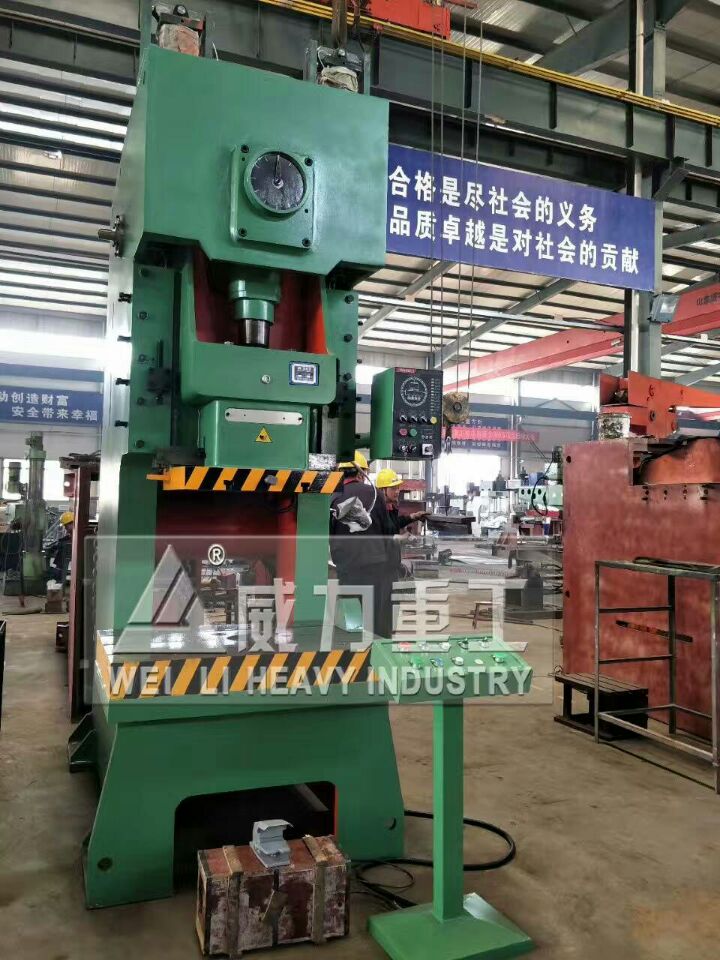

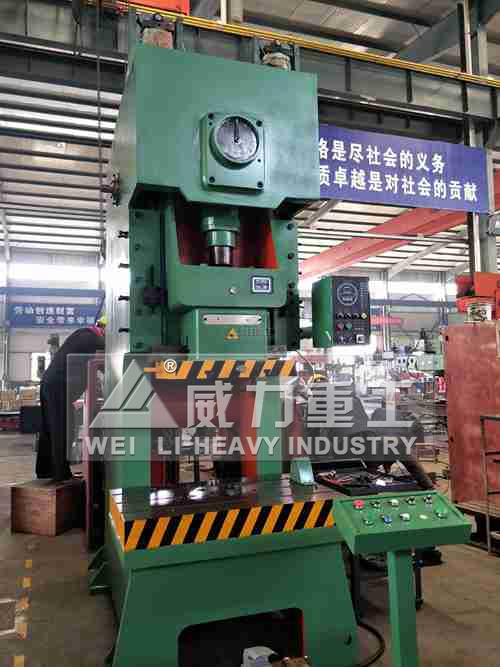

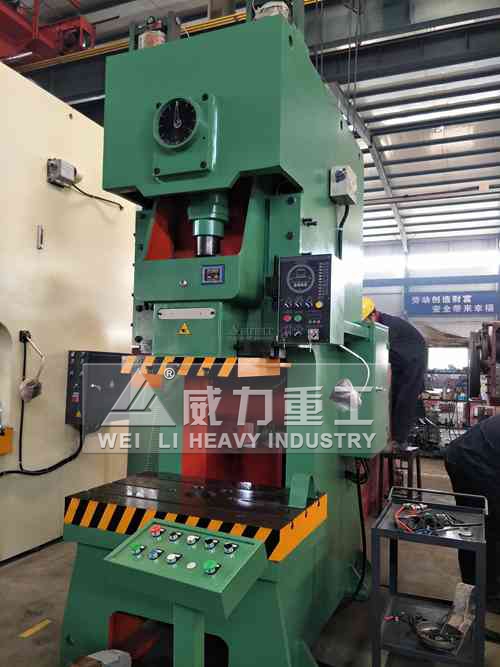

JF21-125T氣動沖壓機
125噸氣動沖床整機簡介
125t高性能氣動沖床采用鋼板焊接機身，剛性好，精度穩定，曲軸縱放，結構緊湊，外形美觀。其曲軸部位裝有行程調節裝置，通過對該裝置的調節可改變滑塊行程，從而滿足不同的工藝需要。
本機采用干式組合式氣動摩擦離合器、制動器、接合平穩，動作靈敏，噪聲低。齒輪副浸油潤滑；滑塊采用矩形六面加長導軌，導向面銅鑲板，導向精度高，滑塊內設置有進口液壓超負荷保險裝置（進口氣動泵，進口高壓油封）。超載后自動復位，動作靈敏可靠。
JF21-63以上電動調節裝模高度，JF21-45以上滑塊裝設了上提式平衡缸（采用進口密封圈），采用電動濃油潤滑系統，氣路采用進口安全雙聯閥控制，電氣采用進口品牌PLC集中控制，安全性高。可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備，負荷沖床安全標準。

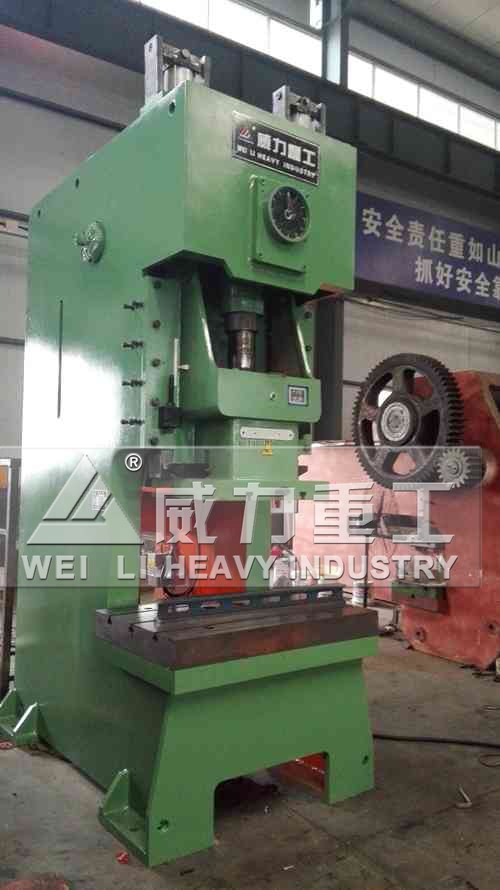

125噸氣動沖床裝配圖
正在裝配中的125噸氣動沖床
長沙客戶定做的125噸氣動沖床
JF21-125T氣動沖床技術參數
|
|
JF21-125T |
|
公稱力 |
kN |
1250 |
|
公稱力行程 |
mm |
5 |
|
滑塊行程 |
mm |
160 |
|
行程次數 |
固定 |
min-1 |
50 |
|
可變Variable |
40-60 |
|
最大裝模高度 |
mm |
370 |
|
裝模高度調節量 |
mm |
100 |
|
滑塊中心至機身距離 |
mm |
360 |
|
工作臺板尺寸（前后×左右） |
mm |
700X1100 |
|
工作臺板落料孔尺寸 |
mm |
φ160 |
|
工作臺板厚度 |
mm |
120 |
|
滑塊底面尺寸（前后×左右） |
mm |
520X620 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ70X80 |
|
立柱間距離 |
mm |
640 |
|
立電機功率 |
KW |
Y160L-6/11 |
|
外形尺寸（前后×左右×高） |
mm |
1900X1400X3350 |
|
凈重 |
Kg |
9800 |
JF21-125T氣動沖床性能特點
1、以壓縮空氣為動力源，效率高且容易操作，可減少勞動力，可適宜于人工操作、自動化流水線一體化作業
2、結構簡單、操作方便、價格便宜、性能優越、沒有油壓系統和電動待機時所產生的噪音，可節省電力消耗降低生產成本，具有很高的性價比。
3、處理容易調整，只需調整氣壓壓力就可調達所需壓力，成本率高。配有抗轉動的導向棒、導向板、精度高，能適應精密沖載
4、可根據不同的產品和模具，調整高度‘速度、行程、壓力大小和沖壓時間；
5、可選用雙手控制按鈕和腳踏開關，可增加保護裝置、加熱模具、高溫控制及壓力傳感器，操縱裝置和預控裝置符合安全標準，確保操縱人員的人身安全。
山東威力重工沖床裝配車間
125噸氣動沖床主要配置：
1)機體：采用Q235-B,鋼板焊接，顏色為灰白色；
2)曲軸由45#鋼鍛打制作;
3)連桿瓦是銅的;
4)滑塊由盤式電機(浙江三門)電動調節調節裝模高度實現數顯;
5)滑塊采用矩形六面體加長導軌、配青銅襯板，導向精度高;
6)滑塊上下運動由兩個氣缸輔助控制;
7)操縱器由氣缸拉動;
8)氣缸使用無錫華通;
9)主要電器元件使用正泰、天正電器;
10)使用自動加油，油泵為瑞慶電器廠、DINGSHEN生產的產品;
11)干式離合器，凸輪控制器為無錫振華機械生產;
12)儀表為雷爾達儀表公司生產;
13)油霧器三聯閥為上海山耐斯氣動元件;
14)電機使用南京環球電機;
15)PLC為臺達電子;
JF21-125T氣動壓力機廠家推薦
山東威力重工機床有限公司擁有數十件氣動沖床壓力機生產經驗，是專業的沖床壓力機廠家，公司憑借實惠的氣動沖床價格，穩定的產品質量，豐富的產品系列，完善的售后服務體系，力爭成為全國氣動沖床廠家隊伍中的佼佼者！
山東威力重工氣動沖床廠家廠址：山東省滕州市經濟開發區春藤東路999號
63噸氣動沖床價格咨詢電話：0632-5681708。
